SỬA LỖI ABS TOYOTA-LEXUS C1203/53 – ECM COMMUNI CATION CIRCUIT MALFUNCTION

Sửa lỗi ABS Toyota-Lexus C1203/53 – ECM Communication Circuit Malfunction (C1203/53 Lỗi mạch giao tiếp ECM) Nguyên nhân, chẩn đoán, quy trình sửa chữa chuẩn hãng | VES Workshop

• C1203/53 (ECM Communication Circuit Malfunction) là mã lỗi hệ thống ABS/VSC/Trac cho thấy bộ điều khiển phanh (Skid Control ECU/ABS ECU) không giao tiếp được hoặc giao tiếp bất thường với ECM/ECU động cơ qua đường truyền CAN hoặc các mạch nguồn/masse liên quan.

• Triệu chứng thường gặp: đèn ABS sáng, VSC/TRC sáng, đôi khi kèm Check Engine, hệ thống chống trượt không hoạt động, phanh vẫn còn nhưng chức năng ổn định thân xe giảm. Một số xe có giới hạn công suất tạm thời.

• Nguyên nhân phổ biến tại Việt Nam: chuột cắn dây, rửa khoang máy gây oxy hóa giắc, nước ngập, đấu nối phụ kiện (định vị, camera 360, cảnh báo áp suất lốp) sai cách, ắc quy yếu, mass thân xe lỏng, đứt/chập dây CAN-H/CAN-L, cầu chì ABS/ECU-IG cháy, lỗi phần mềm sau khi thay ECM/ABS.

• Giải pháp: chẩn đoán có hệ thống bằng máy Techstream/G-scan/Launch, kiểm tra nguồn/mass, đo trở kháng mạng CAN (≅60Ω), kiểm dạng sóng, kiểm giắc ECM & ABS ECU, khắc phục dây dẫn, cập nhật phần mềm nếu có, reset Zero Point cảm biến Yaw/Steering, xóa lỗi và chạy thử. VES Workshop áp dụng quy trình chuẩn hãng và bảo hành rõ ràng.

1) C1203/53 là gì? Giải thích “ECM Communication Circuit Malfunction”

C1203 (hoặc ghi là C1203/53 trên một số tài liệu) là mã lỗi trong hệ thống ABS/VSC/TRAC của Toyota/Lexus. Ý nghĩa cơ bản:

• “ECM Communication Circuit Malfunction”: Skid Control ECU (ABS ECU) báo không nhận được khung dữ liệu cần thiết từ ECM (Engine Control Module) qua mạng CAN hoặc tín hiệu giao tiếp chuyên dụng.

• “/53”: ký hiệu phụ mô tả Sub-code/Info code trên một số máy chẩn đoán, giúp bó hẹp vị trí mạch/điều kiện gián đoạn.

Về kiến trúc, trên các dòng Toyota Vios, Corolla Altis, Camry, Innova, Fortuner, Hilux, Yaris, Wigo và Lexus ES, RX, GX, LX… hệ thống ABS/VSC cần dữ liệu từ ECM (ví dụ: tốc độ động cơ, góc bướm ga, mô-men, trạng thái hệ thống kiểm soát lực kéo). Khi mất liên lạc, ABS ECU bật đèn cảnh báo và ghi mã C1203 để thông báo chuỗi giao tiếp ECM – ABS đang có vấn đề.

lỗi ABS Toyota C1203, ECM Communication Circuit Malfunction Toyota, mạch giao tiếp ECM Lexus, ABS VSC TRC sáng, lỗi CAN Toyota, lỗi kết nối ECM ABS, sửa điện ô tô, VES Workshop.

2) Triệu chứng thực tế khi xe báo C1203

• Đèn ABS sáng liên tục.

• Đèn VSC/TRC (hoặc TRC OFF) sáng vàng, hệ thống chống trượt có thể bị vô hiệu.

• Có thể kèm đèn Check Engine nếu ECM cũng ghi mã liên quan đến CAN (ví dụ U0100 – mất liên lạc với ECM/PCM).

• Bàn đạp phanh vẫn hoạt động cơ bản, nhưng chức năng ABS chống bó cứng và ổn định thân xe có thể không can thiệp khi cần.

• Tăng tốc ì hoặc hệ thống hạn chế công suất trong một số tình huống (tùy dòng xe/chiến lược kiểm soát).

• Không thể tắt đèn bằng xóa lỗi thông thường nếu nguyên nhân gốc chưa khắc phục.

• Khi các đèn ABS/VSC/TRC sáng, an toàn vận hành giảm, nhất là đi đường trơn trượt, tốc độ cao, đổ đèo. Hãy giảm tốc, giữ khoảng cách an toàn và đưa xe đến garage uy tín như VES Workshop để kiểm tra chuyên sâu.

3) Xe nào thường gặp? (Ví dụ theo thị trường Việt Nam)

• Toyota: Vios, Yaris, Corolla Altis, Camry, Innova, Fortuner, Hilux, Land Cruiser, Prado, Avanza, Rush, Wigo…

• Lexus: ES250/300h, RX350/450h, GX460, LX570…

Tại Việt Nam, C1203 xuất hiện khá thường trên các xe đi đô thị, ngập nước nhẹ, hoặc từng vệ sinh khoang máy. Một số xe độ phụ kiện (camera 360, khóa thông minh, cảm biến áp suất lốp gắn ngoài) cũng có nguy cơ gây ảnh hưởng mạch giao tiếp nếu đấu nối không đúng chuẩn.

sửa lỗi ABS Toyota Vios, sửa lỗi ABS Fortuner, sửa lỗi ABS Innova, sửa lỗi ABS Camry, sửa lỗi ABS Hilux, sửa lỗi ABS Corolla Altis, sửa lỗi ABS Lexus RX, sửa lỗi ABS Lexus ES, garage sửa ABS TP.HCM, VES Workshop.

4) Nguyên nhân phổ biến tại Việt Nam dẫn tới C1203/53

1. Dây CAN-H/CAN-L đứt, chập hoặc tiếp xúc kém do:

   • Chuột cắn, cọ xát vào cạnh sắc.

   • Hậu quả rửa khoang máy làm nước vào giắc ECM/ABS.

   • Ngập nước: oxy hóa chân giắc, ẩm ướt trong hộp ECU.

2. Nguồn/masse không ổn định:

   • Ắc quy yếu, sụt áp khi đề.

   • Cầu chì ABS/ECU-IG/ECU-B cháy.

   • Relay IG tiếp điểm kém.

   • Mass thân xe (E1/E2/BE1/BE2) lỏng, gỉ sét.

3. Đấu nối phụ kiện không đúng chuẩn:

   • Gắn định vị, khóa cửa thông minh, camera 360, cruise control aftermarket, thiết bị chống trộm… đấu vào dây CAN hoặc dây nguồn ECU một cách “rút ruột”.

4. Thay ECM/ABS ECU nhưng chưa cài đặt, chưa “marry” cấu hình; khác mã phần cứng/phần mềm.

5. Lỗi phần mềm sau cập nhật/mất điện đột ngột khi lập trình.

6. Hỏng ECM hoặc ABS ECU thật sự (ít gặp hơn, thường sau khi chập điện lớn, đảo cực ắc quy, sét đánh, nước vào hộp).

7. lỗi mạng CAN Toyota, đứt dây CAN-H, CAN-L, lỗi ABS VSC TRC, cầu chì ABS cháy, mass thân xe, lỗi ECM, lỗi ABS ECU, lỗi giao tiếp ECU.

5) Quy trình chẩn đoán chuẩn tại VES Workshop

Để xử lý triệt để C1203/53, VES Workshop áp dụng quy trình chuẩn hãng với dụng cụ chuyên sâu:

Bước 1 – Tiếp nhận & kiểm tra sơ bộ

• Ghi nhận triệu chứng: đèn nào sáng, điều kiện xuất hiện (sau rửa máy, sau ngập, sau đấu phụ kiện…).

• Kiểm tra ắc quy: điện áp nghỉ, điện áp khi đề, dòng sạc.

• Quan sát giắc/đường dây quanh hộp ECM (trong khoang máy) và ABS ECU (gần cụm thủy lực/bộ chấp hành), dấu nước/rỉ.

Bước 2 – Đọc lỗi bằng máy chuyên hãng

• Sử dụng Toyota Techstream, hoặc G-scan, Launch có hỗ trợ đầy đủ ABS/VSC.

• Đọc DTC từ ECM và ABS ECU, chú ý mã U** (mất liên lạc)** kèm theo.

• Lưu Freeze Frame Data/Snapshot để biết thời điểm xảy ra (tốc độ xe, vòng tua, điện áp B+).

Bước 3 – Kiểm tra cầu chì/relay & nguồn/masse

• Kiểm tra cầu chì: ABS, ECU-IG/EFI, ECU-B.

• Kiểm tra relay IG/EFI: đo sụt áp khi tải.

• Đo điện áp tại chân BATT, IG1/IG2 của ABS ECU và ECM.

• Đo điện trở mass tới thân xe (<0,1Ω nếu tốt), vệ sinh, siết chặt điểm mass.

Bước 4 – Kiểm tra mạng CAN

• Rút chìa, đo tổng trở giữa CAN-H và CAN-L: lý tưởng ~60Ω (hai điện trở 120Ω song song). Nếu ~120Ω/40Ω/0Ω ⇒ nghi đứt/chập hoặc thiếu/ dư terminating resistor.

• Oscilloscope: xem dạng sóng CAN (vi sai, mức khoảng 2,5V ± 1V). Nhiễu, méo, sụt áp ⇒ tìm chập, đứt, nối sai.

• Rà harness: đặc biệt đoạn từ ABS ECU đến ECM, qua bulkhead, các splice chung.

Bước 5 – Kiểm tra giắc & oxy hóa

• Tháo giắc ECM, ABS ECU: soi chân công tắc/điểm khóa gãy, chân kim cong, xanh rỉ.

• Vệ sinh bằng contact cleaner chuẩn, sấy khô, kiểm tra lực kẹp.

• Bôi dielectric grease mỏng để chống ẩm (theo hướng dẫn).

Bước 6 – Phát hiện đấu nối ngoài chuẩn

• Tìm dấu rút ruột dây, bấm “tê”, quấn băng dính tạm, hộp phụ kiện lạ.

• Loại bỏ đấu nối trực tiếp vào CAN hoặc vào nguồn IG/BATT của ECM/ABS không qua cầu chì phụ.

• Khôi phục harness theo nguyên bản, co nhiệt, bọc chống nhiễu.

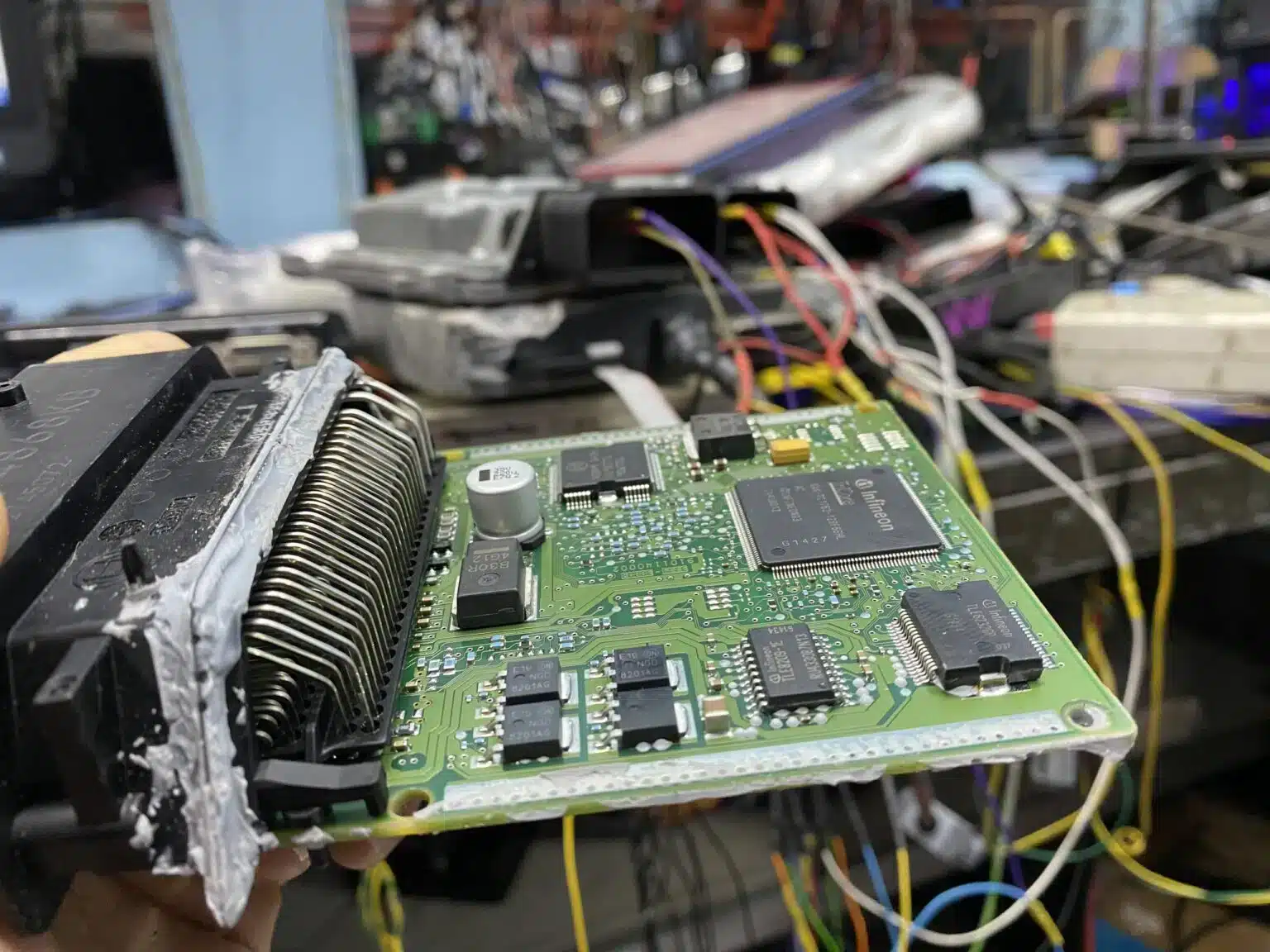

Bước 7 – Kiểm tra sau ngập/rửa máy

• Nếu có tiền sử ngập nước: mở hộp ECM/ABS kiểm tra dấu ẩm/oxy hóa bên trong.

• Xử lý drying, ultrasonic cleaning bo mạch (khi khả thi), đánh giá khả năng phục hồi.

Bước 8 – Kiểm tra phần mềm/coding

• Dùng Techstream kiểm tra Calibration ID, Part Number của ECM và ABS ECU.

• Nếu hộp thay thế không đúng mã, tiến hành coding/relearn thích hợp.

• Áp dụng TSB (nếu có) về nâng cấp phần mềm để ổn định giao tiếp.

Bước 9 – Thử thay thế có kiểm soát (nếu cần)

• Chỉ sau khi điện/tín hiệu đã chuẩn mà mã lỗi vẫn còn ⇒ kiểm tra ABS ECU hoặc ECM.

• Dùng hộp thử (test unit) để loại trừ.

Bước 10 – Reset, hiệu chỉnh & chạy thử

• Xóa lỗi toàn hệ thống.

• Zero Point Calibration cho Yaw Rate Sensor & Steering Angle Sensor (cực kỳ quan trọng với VSC).

• Bleeding mô-đun ABS (nếu có tháo rời).

• Chạy thử đường nội bộ: phanh gấp, đánh lái, lên dốc/trơn để kiểm tra ABS/VSC/TRC can thiệp đúng.

• máy chẩn đoán Techstream, G-scan, Launch, đo trở CAN 60Ω, oscilloscope CAN, cầu chì ECU-IG, relay IG, Zero Point Calibration, Steering Angle Sensor, Yaw Rate Sensor, bleeding ABS, sửa ABS chuyên sâu, VES Workshop.

6) Những sai lầm thường gặp khi tự xử lý C1203

• Chỉ xóa lỗi mà không tìm nguyên nhân gốc ⇒ đèn báo sáng lại.

• Đấu tắt hoặc nối dây CAN bừa bãi ⇒ gây thêm lỗi U-codes toàn xe.

• Rửa khoang máy mạnh khi chưa che hộp ECU/giắc ⇒ nước vào.

• Dùng mỡ/dầu không phù hợp cho chân giắc ⇒ cách điện/oxy hóa nhanh.

• Bổ sung phụ kiện vào dây IG/BATT không qua cầu chì ⇒ cháy dây, chập mạch.

• Thay ECM/ABS ECU không đúng mã ⇒ không tương thích, phát sinh hàng loạt lỗi.

7) Ước tính chi phí & thời gian (tham khảo)

Lưu ý: Chi phí phụ thuộc mức độ hư hỏng, dòng xe, tình trạng dây và phụ tùng.

• Chẩn đoán tiêu chuẩn: từ … (tùy bảng giá hiện hành của VES Workshop).

• Sửa dây/giắc, chống ẩm: tùy thời gian công.

• Thay hộp ABS/ECM (nếu cần): giá thay đổi theo mã linh kiện Toyota/Lexus.

• Cập nhật phần mềm/coding, Zero Point: theo hạng mục thực tế.

Cam kết VES Workshop: Minh bạch chi phí, báo giá trước khi làm, linh kiện chính hãng/nguồn gốc rõ ràng, bảo hành sau sửa chữa.

8) Câu hỏi thường gặp (FAQ)

Hỏi: Xe có chạy được khi báo C1203 không?

Đáp: Thường vẫn chạy được, phanh cơ bản còn. Nhưng ABS/VSC/TRC có thể không hoạt động, rủi ro khi phanh gấp/đường trơn tăng. Nên đi chậm, tránh cung đường xấu và đưa xe đến VES Workshop sớm nhất.

Hỏi: Xóa lỗi bằng máy có hết C1203 không?

Đáp: Chỉ khi nguyên nhân gốc (nguồn/masse, dây CAN, giắc, ECU, phần mềm) đã xử lý. Nếu chưa khắc phục, xóa xong vẫn sáng lại.

Hỏi: Vì sao sau khi rửa khoang máy, đèn ABS/VSC sáng?

Đáp: Nước có thể lọt vào giắc, gây ẩm/oxy hóa, tạm thời cản trở giao tiếp ECM–ABS. Vệ sinh, sấy khô, xử lý chân giắc đúng kỹ thuật sẽ cải thiện.

Hỏi: Ắc quy yếu có gây ra C1203 không?

Đáp: Có. Sụt áp khi đề làm ECU “reset”, giao tiếp CAN gián đoạn, hệ thống đánh dấu lỗi. Kiểm tra ắc quy/điện sạc là bước bắt buộc.

Hỏi: Có cần thay ECM/ABS ECU ngay không?

Đáp: Không. Tỉ lệ hỏng ECU thực sự thấp hơn lỗi dây/giắc/nguồn. Chỉ thay khi đã chứng minh phần cứng lỗi qua quy trình chẩn đoán.

Hỏi: Khác biệt C1203 với C1201/C1241?

Đáp:

• C1203: mất giao tiếp ECM–ABS.

• C1201: ECM báo lỗi tới ABS (thường liên quan hệ thống động cơ).

• C1241: điện áp thấp trong hệ thống ABS.

Hỏi: Tự làm ở nhà được không?

Đáp: Các kiểm tra cầu chì, ắc quy, mass có thể tự làm. Nhưng kiểm CAN, oscilloscope, coding… cần thiết bị và kinh nghiệm. Lời khuyên: tới garage uy tín.

9) Case study thực tế tại thị trường Việt Nam

Case 1 – Toyota Vios 2013: đèn ABS/VSC sáng sau rửa khoang máy

• Triệu chứng: Sau rửa khoang máy, xe sáng ABS & TRC OFF. Mã C1203.

• Kiểm tra: Giắc ABS ECU ẩm, chân có dấu xanh rỉ nhẹ. Tổng trở CAN 58–62Ω trong ngưỡng.

• Xử lý: Vệ sinh giắc, sấy, bôi dielectric grease, reset Zero Point. Xóa lỗi, chạy thử ổn.

• Kết luận: Do ẩm giắc, không phải hỏng ECU.

Case 2 – Toyota Fortuner 2016: đứt dây CAN do chuột cắn

• Triệu chứng: ABS/VSC sáng bất thường, thỉnh thoảng Check Engine. Mã C1203 và U0100.

• Kiểm tra: Đo tổng trở CAN ~120Ω (thiếu một điện trở kết thúc do đứt nhánh). Mở bọc, phát hiện chuột cắn gần vách lửa.

• Xử lý: Hàn nối đúng kỹ thuật, co nhiệt, bọc ống ruột gà, băng chống chuột. Xóa lỗi, chạy thử ok.

• Kết luận: Cáp CAN bị đứt do chuột.

Case 3 – Lexus RX350 2010: đấu thiết bị phụ vào dây CAN

• Triệu chứng: Sau gắn camera 360, xe chập chờn ABS/VSC. Lỗi C1203/53.

• Kiểm tra: Tìm thấy thiết bị chia tín hiệu đấu song song vào CAN.

• Xử lý: Loại bỏ đấu nối, khôi phục harness; kiểm tra oscilloscope dạng sóng trở lại chuẩn; Zero Point.

• Kết luận: Phụ kiện đấu sai gây nhiễu CAN. sửa ABS Toyota Vios, sửa ABS Fortuner, sửa ABS Lexus RX, lỗi U0100, lỗi C1201, lỗi C1241, lỗi TRC OFF, VSC System, sửa điện ô tô nâng cao, VES Workshop.

10) Vì sao chọn VES Workshop?

• Chẩn đoán chuẩn hãng: Tech stream/G-scan/Launch, oscilloscope, sơ đồ mạch Toyota/Lexus mới nhất.

• Kỹ thuật viên chuyên điện – CAN: kinh nghiệm xử lý các lỗi ABS/VSC/TRC phức tạp.

• Quy trình minh bạch: báo lỗi – báo giá – sửa – nghiệm thu – bảo hành.

• Phụ tùng chuẩn: nguồn gốc rõ ràng, đúng mã.

• Dịch vụ tận tâm: tư vấn chi tiết, test drive cùng khách, hướng dẫn phòng tránh tái phát.

• garage Toyota uy tín, sửa điện ô tô TP.HCM, sửa ABS Toyota, sửa ABS Lexus, mạng CAN ô tô, lập trình Tech stream, VES Workshop.

11) Kết luận

Với C1203/53 – ECM Communication Circuit Malfunction, điều quan trọng là chẩn đoán chính xác theo trình tự. VES Workshop sở hữu kinh nghiệm, thiết bị, và quy trình để xử lý dứt điểm, giúp chiếc Toyota/Lexus của bạn trở lại an toàn – tin cậy – ổn định.

sửa lỗi ABS Toyota C1203/53, sửa lỗi ABS Lexus C1203/53, mã lỗi C1203 53 ABS Toyota, lỗi mạch giao tiếp ECM C1203, mất giao tiếp ECM ABS Toyota, kiểm tra mạch truyền thông ECM ABS, khắc phục lỗi ABS C1203 Lexus, đèn ABS sáng mã C1203, chẩn đoán ABS Toyota bằng Techstream, sửa điện ABS Toyota tại Hà Nội, sửa điện ABS Lexus tại TP.HCM, gara sửa ABS uy tín tại Việt Nam, thay cảm biến tốc độ bánh xe Toyota, kiểm tra dây CAN ABS Toyota Lexus,

lỗi ECU ABS Toyota C1203, sửa mô-đun ABS Lexus bị lỗi, chi phí sửa lỗi ABS C1203, nguyên nhân mã lỗi C1203/53 ABS, cách xóa lỗi ABS Toyota C1203, ABS không hoạt động Toyota Lexus, hướng dẫn sửa lỗi mạch ECM ABS, sửa lỗi mất nguồn ECU ABS Toyota, sửa ABS Toyota Camry Fortuner, sửa ABS Lexus RX NX tại Việt Nam, bảo dưỡng hệ thống phanh ABS Toyota, đọc lỗi OBD2 ABS C1203 Toyota, quy trình kiểm tra mạch ECM ABS, khắc phục đứt dây CAN C1203, sửa chữa hộp ECM Toyota Lexus, địa chỉ sửa ABS gần tôi
