HỆ THỐNG TÚI KHÍ Ô TÔ VÀ NHỮNG ĐIỀU BẠN CẦN BIẾT

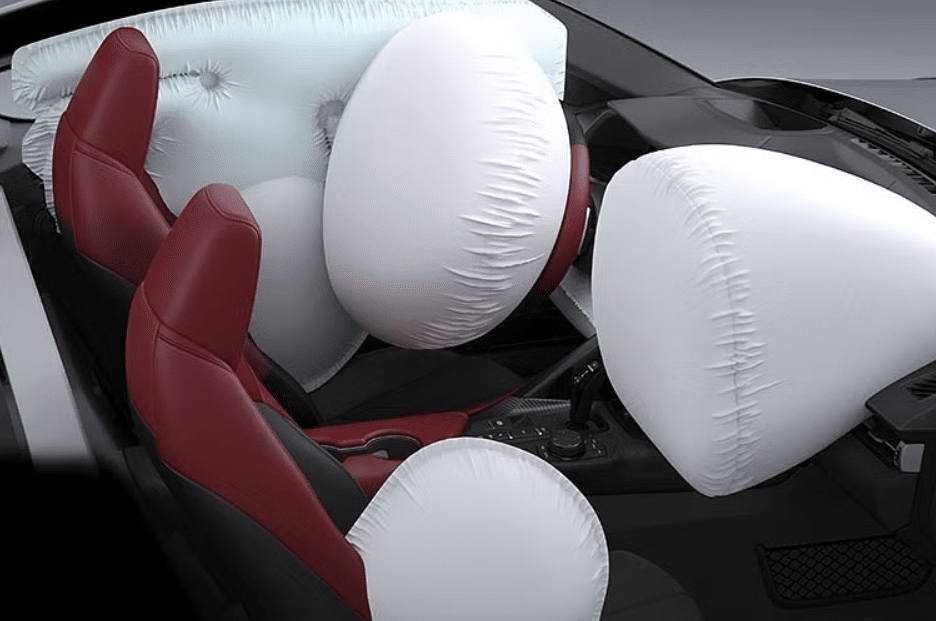

Hệ Thống Túi Khí Ô Tô Và Những Điều Bạn Cần Biết Hệ Thống Túi Khí Ô Tô Cấu Tạo, Lỗi Thường Gặp Và Cách Xử Lý

Hệ thống túi khí ô tô đóng vai trò ranh giới mỏng manh giữa sự sống và tử thần trong những vụ va chạm nghiêm trọng. Tuy nhiên, đằng sau bề mặt lớp nỉ bọc vô lăng hay táp-lô là một tổ hợp các linh kiện vi mạch điện tử, cảm biến gia tốc và cơ chế phản ứng hóa học phức tạp bậc nhất trên một chiếc xe hơi. Hiểu rõ bản chất kỹ thuật của cơ cấu này không chỉ giúp bạn lái xe an toàn hơn mà còn tránh được những khoản chi phí khổng lồ khi hệ thống báo lỗi.

• Tốc độ phản ứng cực hạn: Hệ thống ghi nhận và kích nổ túi khí chỉ trong 20-30 mili-giây, nhanh hơn quá trình chớp mắt của con người.

• Không sử dụng khí nén: Việc làm phồng túi khí thực chất là kết quả của một phản ứng đốt cháy hóa học tạo ra khí Nitơ tinh khiết.

• Trái tim hệ thống (SRS Module): Hộp điều khiển trung tâm quyết định thời điểm bung dựa trên thuật toán xử lý dữ liệu từ các cảm biến gia tốc.

• Giải pháp phục hồi: Khi đèn túi khí sáng do lưu “Crash Data”, hoàn toàn có thể lập trình lại chip nhớ bên trong ECU thay vì phải thay mới toàn bộ.

1) Hệ Thống Túi Khí Ô Tô (SRS) Là Gì?

Hệ thống túi khí ô tô (SRS – Supplemental Restraint System) là trang bị an toàn thụ động cốt lõi, hoạt động bằng cách bơm phồng một túi đệm bảo vệ ngay lập tức khi phát hiện va chạm mạnh, giúp giảm thiểu tối đa chấn thương do va đập vật lý cho người ngồi trong xe.

Hệ thống này được gọi là “bổ sung” (Supplemental) bởi vì nó được thiết kế để hoạt động song song và tối ưu hóa cùng dây đai an toàn (Seatbelt). Nếu người lái không thắt dây đai, việc túi khí bung với vận tốc lớn thậm chí có thể gây ra những chấn thương nghiêm trọng.

2) Cấu Tạo Kỹ Thuật Chi Tiết Của Hệ Thống An Toàn Thụ Động

Để đạt được sự chính xác tuyệt đối, không có độ trễ, một hệ thống túi khí tiêu chuẩn được cấu thành từ ba cụm linh kiện chính:

1. Mạng lưới cảm biến va chạm (Crash Sensors)

Các cảm biến này thường được bố trí ở cản trước, hông xe, và bệ bước chân. Về mặt kỹ thuật, đây là các cảm biến gia tốc kế (Accelerometer) siêu nhạy. Chúng liên tục đo lường mức độ giảm tốc đột ngột của thân xe. Khi sự giảm tốc vượt ngưỡng thiết kế (tương đương với việc tông vào bức tường cứng ở vận tốc trên 25 km/h), cảm biến sẽ đóng mạch và gửi tín hiệu xung điện về trung tâm điều khiển.

2. Hộp điều khiển trung tâm túi khí (SRS ECU / ACU)

Nằm ẩn dưới bệ tỳ tay trung tâm hoặc sâu trong bảng điều khiển là bộ não của hệ thống: Airbag Control Unit (ACU). Module này chứa một bộ vi xử lý tốc độ cao, liên tục nhận dữ liệu từ cảm biến va chạm trước, cảm biến hông, cảm biến áp suất cửa, và cảm biến trọng lượng ghế.

ACU sẽ chạy các thuật toán phức tạp để quyết định xem sự cố có đủ nghiêm trọng để triển khai túi khí hay không, và nếu có, sẽ kích hoạt đúng vị trí túi khí cần thiết. Đặc biệt, linh kiện này có một tụ điện dự phòng, đảm bảo túi khí vẫn có thể nổ ngay cả khi ắc-quy chính của xe bị phá hủy trong tích tắc đầu tiên của vụ tai nạn.

3. Cụm bơm khí và túi vải (Inflator & Airbag)

Túi khí được dệt từ sợi nylon hoặc polyester cao cấp, được gấp gọn gàng, bao phủ bằng bột talc hoặc tinh bột ngô để tránh bám dính khi bung. Cụm bơm khí chứa một ngòi nổ điện tử và các viên nén hóa học (hiện đại thường dùng hỗn hợp Guanidine Nitrate hoặc chất tạo khí tương đương sinh ra khí N2).

3) Cơ Chế Phản Ứng Kích Nổ Tính Bằng Mili-giây

Nguyên lý hoạt động của túi khí là một kiệt tác về mặt kiểm soát thời gian. Quá trình này diễn ra theo các bước sau:

1. Nhận diện (0-10 ms): Cảm biến phát hiện va chạm và gửi dòng điện kích hoạt tới hộp SRS.

2. Kích hỏa (10-15 ms): Hộp SRS đóng rơ-le, cấp một dòng điện khoảng 1 đến 3 Ampe đốt nóng dây điện trở bên trong cụm bơm.

3. Phản ứng hóa học (15-20 ms): Nhiệt độ cao kích nổ viên nén hóa học. Phản ứng cháy diễn ra mãnh liệt, giải phóng lượng lớn khí Nitơ tinh khiết.

4. Bung túi (20-30 ms): Khí N2 đi qua một màng lọc kim loại (để làm mát và loại bỏ xỉ) rồi bơm căng túi vải với vận tốc thoát khí có thể đạt mức 300 km/h, phá vỡ nắp ốp vô lăng hoặc táp-lô.

5. Giảm chấn (30-50 ms): Đầu và ngực người lái tiếp xúc với túi khí. Lỗ xả nhỏ phía sau túi khí bắt đầu thoát khí ra ngoài từ từ, giúp hấp thụ động năng và không làm người lái bị dội ngược lại phía sau.

4) Tại Sao Đèn Cảnh Báo Túi Khí (SRS Warning Light) Lại Sáng?

Khi bạn khởi động xe, đèn hình người ngồi ôm quả bóng hoặc chữ “SRS” sẽ sáng lên vài giây để ACU tự kiểm tra toàn bộ mạch điện (Self-Check). Nếu đèn này sáng liên tục trong quá trình di chuyển, hệ thống an toàn đang bị vô hiệu hóa hoàn toàn. Các nguyên nhân phổ biến nhất bao gồm:

Đứt cuộn kèn (Clock Spring)

Cuộn kèn là một cuộn cáp xoắn ốc nằm dưới vô lăng, cho phép duy trì kết nối điện giữa cụm túi khí trên vô lăng xoay và cột lái cố định. Do bị uốn nắn liên tục khi đánh lái, cáp đồng bên trong cuộn kèn rất dễ bị đứt ngầm theo thời gian, làm hở mạch tín hiệu túi khí tài xế.

Giắc cắm hệ thống dưới gầm ghế bị lỏng

Hầu hết các xe hiện đại đều có túi khí hông, cảm biến vị trí trượt ghế và cảm biến trọng lượng hành khách (Occupant Classification System – OCS). Các giắc cắm màu vàng đặc trưng này nằm dưới gầm ghế. Việc di chuyển ghế quá mạnh, hút bụi quệt vào, hoặc rỉ sét do độ ẩm thường làm lỏng kết nối, gây ra mã lỗi điện trở cao.

Hộp điều khiển túi khí (SRS ECU) bị khóa dữ liệu va chạm

“Sau một vụ va chạm hoặc đôi khi do chập cháy nguồn điện, hộp điều khiển túi khí (SRS Module) sẽ ghi lại vĩnh viễn sự kiện này vào chip nhớ, gọi là Crash Data (Dữ liệu va chạm cứng). Khi dữ liệu này được ghi, phần mềm của hộp ECU bị khóa cứng, khiến đèn SRS sáng mãi mãi để ép người dùng thay thế linh kiện.”

5) So Sánh: Thay Mới Hộp Điều Khiển Túi Khí vs Phục Hồi Dữ Liệu (Reset Crash Data)

Dưới góc nhìn của chuyên gia sửa chữa hệ thống điện từ VES Workshop, người dùng luôn băn khoăn giữa việc mua mới hay phục hồi lại hộp SRS. Bảng phân tích dưới đây sẽ làm rõ:

6) Quy Trình Kiểm Tra Và Chẩn Đoán Lỗi Hệ Thống SRS Chuyên Nghiệp

Để bắt đúng bệnh hệ thống an toàn vi mạch này, không thể đoán mò. Các kỹ thuật viên cao cấp bắt buộc phải tuân theo quy trình tiêu chuẩn:

1. Quét lỗi bằng máy chẩn đoán (Scan Tool): Cắm máy quét qua cổng OBD-II để đọc các mã lỗi khung gầm (Mã B – Body Codes). Mã lỗi sẽ chỉ đích danh cảm biến, cuộn kèn hay ngòi nổ nào đang gặp vấn đề (ví dụ: B1000 – Lỗi hộp ECU túi khí; B1049 – Hở mạch túi khí tài).

2. Phân tích điện trở ngòi nổ: Sử dụng tính năng “Live Data” trên máy chẩn đoán để xem điện trở thực tế của các mạch kích nổ. Điện trở tiêu chuẩn thường nằm trong khoảng 2.0 – 3.0 Ohms.

3. Tuyệt đối không dùng đồng hồ VOM sai cách: Không bao giờ dùng đồng hồ vạn năng chọc trực tiếp vào giắc cắm ngòi nổ của túi khí. Dòng điện siêu nhỏ từ pin của đồng hồ VOM đo điện trở có thể ngay lập tức kích nổ túi khí vào mặt kỹ thuật viên.

4. Cách ly nguồn điện (Safeguard): Trước khi tháo lắp bất kỳ linh kiện túi khí nào, bắt buộc phải tháo cọc âm (-) ắc-quy và chờ ít nhất 5-10 phút để tụ điện trong ACU xả hết điện năng lưu trữ.

7) Câu Hỏi Thường Gặp Về Hệ Thống Túi Khí (FAQ)

Túi khí ô tô có hạn sử dụng không?

Hầu hết túi khí trên các dòng xe hiện đại sau năm 2000 được thiết kế để tồn tại suốt vòng đời của xe mà không cần thay thế định kỳ. Tuy nhiên, các nhà sản xuất khuyến nghị nên kiểm tra toàn diện hệ thống thông qua cổng OBD-II sau mỗi 10 năm sử dụng để đảm bảo độ nhạy của cảm biến và chất lượng mạch điện.

Tại sao xe bị đụng nát đầu mà túi khí vẫn không bung?

Túi khí được lập trình để không bung bừa bãi nhằm bảo vệ người lái khỏi chấn thương không đáng có. Nếu đâm vào vật cản mềm (đống cát, bụi cây), tông gầm xe, bị đâm từ phía sau, hoặc lực phanh làm đầu xe chúi xuống chui vào gầm xe tải mà không tác động trực tiếp vào vùng đặt cảm biến gia tốc, ACU sẽ quyết định không kích nổ.

Có thể tự xóa lỗi đèn túi khí bằng cách rút cọc bình ắc-quy không?

Không. Đèn báo lỗi động cơ (Check Engine) có thể đôi khi bị xóa tạm thời bằng cách rút cọc bình, nhưng mã lỗi hệ thống SRS (đặc biệt là Hard Codes và Crash Data) được lưu trữ vào bộ nhớ ROM không bay hơi (EEPROM). Bạn bắt buộc phải dùng máy chẩn đoán chuyên sâu hoặc nạp lại phần mềm để xóa.

Bọc lại ghế da có ảnh hưởng đến túi khí hông không?

Có. Túi khí hông (Side Airbag) thường được gắn chìm bên trong lưng ghế tài và phụ. Các xưởng may ghế da phải sử dụng loại chỉ may đặc biệt có lực đứt thấp ở đúng vị trí đường viền túi khí. Nếu bọc da quá dày hoặc may chỉ công nghiệp loại dai, túi khí có thể bị nghẽn không bung được ra ngoài khi xảy ra sự cố.

8) Kết luận

Hệ thống túi khí SRS không chỉ đơn thuần là một trang bị cơ khí, mà là một hệ thống vi điều khiển phức tạp đòi hỏi độ chính xác tuyệt đối. Việc bỏ qua đèn cảnh báo hoặc tự ý can thiệp không đúng kỹ thuật có thể phải trả giá bằng cả mạng sống.
