Sửa hộp ABS Ford EcoSport báo lỗi U3000: bảng mã lỗi, 4 nhóm lỗi dễ nhầm và checklist trước khi gửi hộp

Cần sửa hộp ABS Ford EcoSport khi đèn ABS sáng và máy chẩn đoán báo U3000? Hộp ABS Ford cỡ nhỏ (EcoSport, Fiesta, Focus) là loại hộp gửi về Phòng Hộp của VES Workshop nhiều nhất, từ garage và chủ xe trên cả nước.

Nhưng không phải xe nào đèn ABS sáng cũng là hộp hỏng: cảm biến tốc độ bánh xe, dây giắc hay ắc quy yếu đều cho triệu chứng và mã lỗi gần giống. Bài này giúp bạn đọc đúng các mã lỗi hay gặp, phân biệt 4 nhóm lỗi dễ nhầm và biết cần kiểm tra gì trước khi tháo hộp gửi đi.

1. Hộp ABS Ford EcoSport, Fiesta, Focus: vì sao gửi về xưởng nhiều?

Ba dòng xe này dùng chung một kiểu cụm ABS tích hợp (bộ điều khiển điện tử gắn liền khối thủy lực), số xe lăn bánh tại Việt Nam lớn và nhiều xe đã qua 8–12 năm sử dụng. Vì vậy trong các hộp ABS gửi về Phòng Hộp, hộp ABS Ford chiếm phần lớn, và EcoSport là dòng gặp nhiều nhất.

1.1. Hộp ABS làm nhiệm vụ gì

Hộp ABS (bộ điều khiển chống bó cứng phanh, Anti-lock Braking System module) đọc tín hiệu từ 4 cảm biến tốc độ bánh xe, so sánh tốc độ từng bánh và điều khiển các van điện từ cùng bơm thủy lực để nhả – giữ – tăng áp phanh theo từng bánh trong tích tắc. Trên Ford EcoSport, Fiesta và Focus, hộp này còn đảm nhiệm cân bằng điện tử (ESC/ESP) và kiểm soát lực kéo, nên khi hộp lỗi thì cả ba chức năng thường mất cùng lúc.

Lưu ý an toàn: khi hộp ABS lỗi, phanh thường (phanh thủy lực cơ bản) vẫn hoạt động, nhưng xe mất chống bó cứng và mất cân bằng điện tử. Hãy lái chậm, giữ khoảng cách xa hơn bình thường và không nên đi đường trơn hay đường đèo cho đến khi xử lý xong.

1.2. Các mã hộp hay gặp: CN15, CV21, BV61, AV59

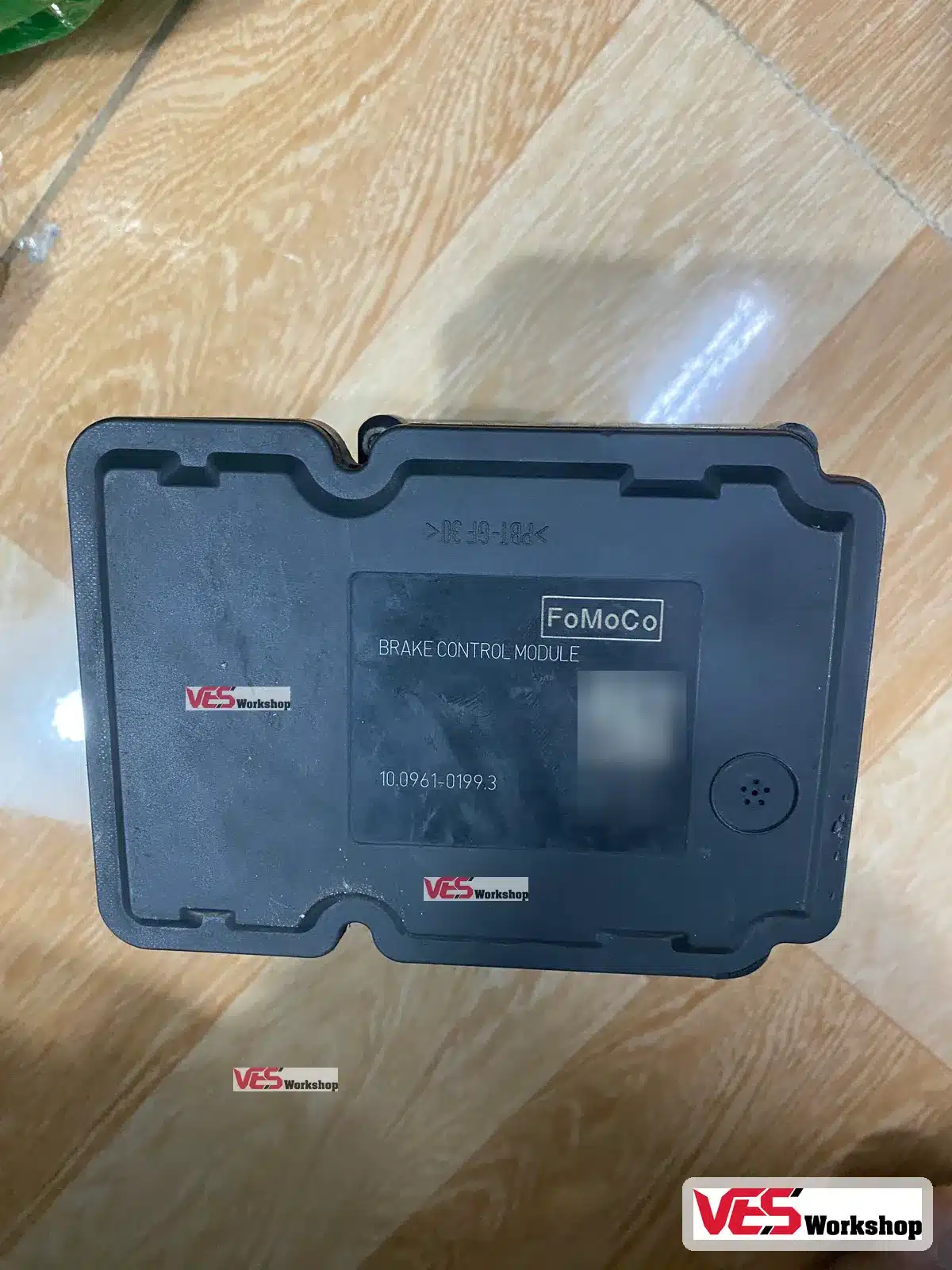

Trên tem của hộp ABS Ford có số phụ tùng (part number) dạng XXXX-2C405-XX hoặc XXXX-2C219-XX. Bốn chữ đầu cho biết hộp thuộc dòng xe và giai đoạn nào. Dưới đây là bốn tiền tố xuất hiện nhiều nhất trong các thẻ công việc của Phòng Hộp, đối chiếu với danh mục phụ tùng của đơn vị sửa hộp tại Anh ECU Testing:

Tiền tố part number	Dòng xe thường gặp	Ghi chú

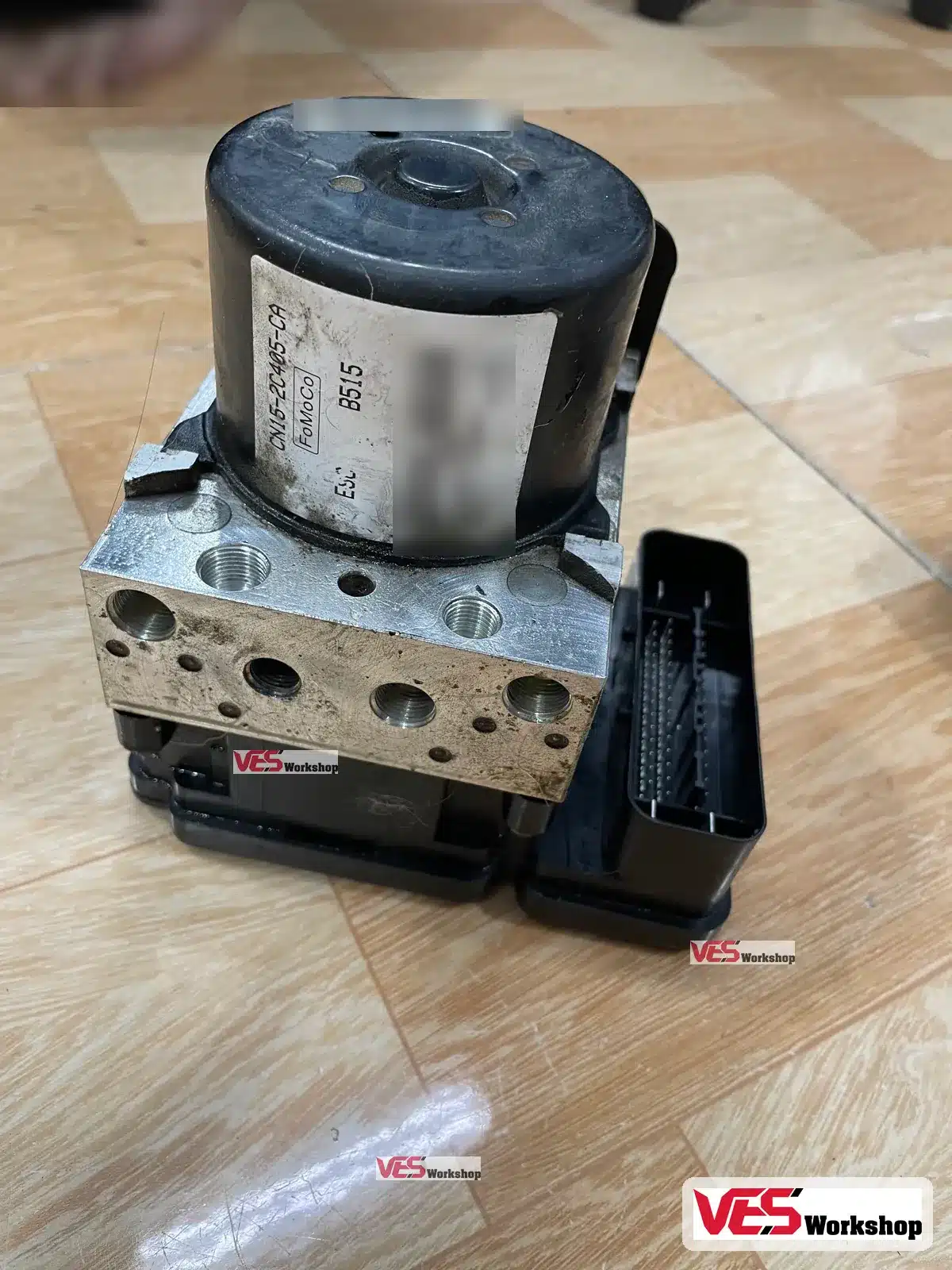

CN15 (vd CN15-2C405-CA)	Ford EcoSport (thế hệ bán tại Việt Nam từ 2014)	Chiếm phần lớn hộp EcoSport gửi về xưởng
CV21	Ford Fiesta Mk7 bản nâng cấp (và B-Max)	Số hiệu 2C405, có cả bản 1.0 EcoBoost
BV61	Ford Focus Mk3	Dùng cho máy 1.0–2.0
AV59	Ford Fiesta Mk7 đời đầu	Số hiệu 2C405, gặp trên xe Fiesta nhập và lắp ráp đời đầu

Ngoài bốn tiền tố trên, các mã hộp ABS Ford khác cũng đã về Phòng Hộp:

Mã trên nhãn	Loại mã	Gặp trên	Ghi chú
HB3C-2C405-AB	Mã phụ tùng đầy đủ (2C405 = nhóm hộp ABS của Ford)	Ford Ranger	Đọc được trọn mã trên tem
6C11-2M110-AD	Mã phụ tùng đầy đủ	Ford Transit	Mã nhóm 2M110 dùng cho cụm bơm ABS liền hộp điều khiển trên Transit
CV61, UR61	Tiền tố	Một số dòng Ford khác, tùy đời xe	Ít gặp

Khi gửi hộp, bạn chỉ cần chụp rõ tem part number; kỹ thuật viên sẽ dựa vào đó để chuẩn bị đúng bàn test và dữ liệu đối chiếu. Năm sản xuất cụ thể của từng tiền tố tùy đời xe và thị trường. Chưa chắc hộp của xe bạn thuộc đời nào? Chụp nhãn hộp gửi Zalo 0834588666 để kỹ thuật viên VES Workshop kiểm tra.

2. Bảng 4 lỗi dễ nhầm khi đèn ABS Ford Fiesta sáng

Đèn ABS Ford Fiesta sáng (thường kèm đèn cân bằng điện tử và đèn phanh tay) có 4 nhóm nguyên nhân cho triệu chứng rất giống nhau: hộp ABS, cảm biến tốc độ bánh xe, dây giắc, và nguồn điện từ ắc quy. Trong số hộp Ford gửi về Phòng Hộp, có những hộp sau khi lên bàn test vẫn hoạt động bình thường, nghĩa là lỗi nằm trên xe chứ không nằm trong hộp. Bảng dưới đây giúp bạn khoanh vùng trước.

Dấu hiệu quan sát được	Hộp ABS	Cảm biến tốc độ bánh xe	Dây, giắc, vòng răng	Ắc quy, nguồn điện
Máy chẩn đoán không kết nối được với ABS, báo mất liên lạc (U0121 trên máy đọc OBD-II)	Rất thường gặp	Hiếm	Có thể, nếu đứt dây nguồn/mát hộp	Có thể, khi điện áp quá thấp
Mã lỗi chỉ đúng một bánh (nhóm C0031–C003B theo SAE J2012, Ford hiển thị kèm đuôi như C0034:15, xem bảng mục 2.3)	Ít gặp	Rất thường gặp	Thường gặp	Hiếm
Mã lỗi bơm, van hoặc cảm biến áp suất bên trong hộp (ví dụ C1095, C1288)	Rất thường gặp	Hiếm	Hiếm	Có thể, khi điện áp sụt lúc bơm chạy
Đèn sáng ngay khi mở khóa, xóa lỗi rồi sáng lại dù chưa chạy	Thường gặp	Ít gặp	Có thể	Có thể
Đèn chỉ sáng sau khi chạy vài chục mét hoặc khi vào cua	Ít gặp	Rất thường gặp	Thường gặp	Hiếm
Nhiều đèn sáng cùng lúc (ABS, ESP, trợ lực lái, check engine), đề yếu	Ít gặp	Hiếm	Có thể, nếu mát sườn kém	Rất thường gặp
Đèn sáng lúc có lúc không theo thời tiết nóng, mưa	Thường gặp	Có thể	Thường gặp	Hiếm

2.1. Dấu hiệu nghiêng về hộp ABS

Ba dấu hiệu nghiêng nhiều nhất về hộp là: máy chẩn đoán không giao tiếp được với hộp ABS trong khi các hộp khác vẫn đọc bình thường; mã lỗi bơm, van hoặc cảm biến áp suất bên trong cụm; và lỗi quay lại ngay khi mở khóa dù xe chưa lăn bánh. Trên EcoSport và Fiesta, xưởng còn gặp lỗi chập chờn theo nhiệt độ: sáng sớm không báo, chạy nóng máy hoặc trời mưa thì đèn sáng.

Với các mã U3000 thường gặp trên hộp Ford, bạn có thể đọc thêm bài sửa chữa lỗi ABS Ford U3000 Control Module trên vnecu.com.

2.2. Dấu hiệu nghiêng về cảm biến, dây giắc, ắc quy

Nếu mã lỗi chỉ đúng một bánh, hoặc đèn chỉ sáng sau khi xe chạy được một đoạn, hãy nghĩ đến cảm biến tốc độ bánh xe và dây dẫn trước. Cảm biến bám bụi sắt, vòng răng nứt, dây cảm biến chà vào lốp hoặc giắc oxy hóa ở xe hay lội nước là chuyện phổ biến. Nhóm lỗi này garage tại địa phương kiểm tra và xử lý được, không cần gửi hộp đi.

Với ắc quy, đặc điểm nhận dạng là nhiều đèn sáng cùng lúc, đề máy yếu, lỗi hay xuất hiện lúc đề nổ hoặc bật điều hòa. Hộp ABS cần điện áp ổn định để tự kiểm tra khi mở khóa; điện áp tụt sâu sinh mã lỗi dù hộp không hỏng. Riêng đèn ESP kèm lỗi góc lái thì đọc thêm bài sửa lỗi cảm biến góc lái Ford để không nhầm sang hộp ABS.

2.3. Mã lỗi hay gặp trên hộp ABS Ford EcoSport, Fiesta, Focus

Mã lỗi ABS EcoSport được ghi nhiều nhất là U3000: lỗi bên trong hộp điều khiển, mã riêng của Ford. Phần đuôi sau dấu hai chấm (sub-code, hay failure type theo SAE J2012 và ISO 14229) cho biết kiểu lỗi, và cùng là U3000 nhưng mỗi hộp có thể báo đuôi khác nhau: hộp ABS, thước lái điện hay ECU động cơ không nhất thiết cùng đuôi, nghĩa của đuôi cũng tùy hộp. Máy chẩn đoán có thể hiển thị cùng một mã theo nhiều cách, ví dụ U3000:49, U3000-49 hoặc U3000 49. Khi chụp màn hình gửi xưởng, hãy chụp đủ cả phần đuôi.

Mã lỗi (như máy chẩn đoán hiển thị)	Ý nghĩa	Thường do hộp hay do bên ngoài	Garage nên kiểm tra gì trước khi tháo hộp
U3000 (đuôi tùy hộp, ví dụ :49)	Lỗi bên trong hộp điều khiển (Control Module, mã riêng Ford); đuôi :49 là lỗi điện tử bên trong (Internal Electronic Failure) theo bảng đuôi chuẩn SAE J2012; nghĩa đuôi có thể khác tùy hộp	Thường do hộp, nhưng điện áp thấp hoặc mass kém cũng có thể làm hộp ghi mã này	Đo ắc quy lúc nghỉ và lúc đề, kiểm tra mass, cầu chì, giắc hộp; xóa lỗi, mở khóa lại xem mã có quay lại ngay không
U0300	Phần mềm hộp điều khiển không tương thích (Internal Control Module Software Incompatibility)	Thường do bên ngoài: hay gặp sau khi thay hộp ABS không đúng phần mềm hoặc cấu hình của xe	Hộp có phải hộp thay hoặc hộp từ xe khác không; đối chiếu part number trên tem với xe; nếu hộp đúng loại thì hộp cần được cấu hình theo đúng xe
C0034:15, C0034:01	Cảm biến tốc độ bánh trước phải (Right Front Wheel Speed Sensor); :15 là ngắn mạch lên dương hoặc hở mạch, :01 là lỗi điện chung	Thường do bên ngoài: cảm biến, dây, giắc	Giắc cảm biến có nước, dây bị chà hoặc đứt, so tốc độ 4 bánh trên live data, vòng răng
C003A:4A	Cảm biến tốc độ bánh sau phải (Right Rear Wheel Speed Sensor); :4A là lắp sai linh kiện (Incorrect Component Installed)	Thường do bên ngoài; nếu bánh sau phải vừa thay cảm biến hoặc bạc đạn thì nên kiểm tra linh kiện đó trước	Cảm biến, bạc đạn hoặc vòng từ mới thay có đúng loại và lắp đúng chiều không; so tín hiệu bánh sau phải với 3 bánh còn lại
C0040:87	Công tắc bàn đạp phanh A (Brake Pedal Switch “A”); :87 là mất bản tin (Missing Message) trên mạng	Thường do bên ngoài: công tắc phanh, dây hoặc hộp khác trên xe gửi tín hiệu phanh qua mạng (hộp gửi tín hiệu tùy đời xe)	Đèn phanh có sáng đúng không, trạng thái bàn đạp phanh trên live data, mã lỗi mạng CAN ở các hộp khác
C0002:49	Kênh điều khiển van số 2 (TCS Control Channel “A” Valve 2); :49 là lỗi điện tử bên trong	Thường do hộp (phần điều khiển van trong cụm ABS)	Loại trừ điện áp sụt khi bơm chạy, cầu chì và giắc nguồn hộp; ghi lại mã có quay lại ngay khi mở khóa không
U0126	Mất liên lạc với cảm biến góc lái (Lost Communication With Steering Angle Sensor Module)	Thường do bên ngoài: cảm biến góc lái, dây CAN, nguồn	Máy chẩn đoán có đọc được cảm biến góc lái không, dây và giắc vùng trục lái, cân chỉnh góc lái sau khi canh lái hoặc thay linh kiện
U3003:16, U3003:62 (gặp trên Focus)	Điện áp ắc quy ngoài ngưỡng (Battery Voltage); :16 là điện áp dưới ngưỡng, :62 là so sánh tín hiệu sai (Signal Compare Failure) theo SAE J2012	Thường do bên ngoài: ắc quy, máy phát, mass	Đo ắc quy và điện áp sạc, kiểm tra mass sườn, mass hộp; mã này hay xuất hiện ở nhiều hộp cùng lúc

Mã lỗi tổng hợp từ các hộp thực tế gửi về Phòng Hộp VES; cùng một mã có thể do nguyên nhân khác nhau trên từng xe.

3. Checklist 6 việc cần làm trước khi tháo hộp ABS gửi đi

Trước khi tháo hộp, chủ xe hoặc garage nên làm 6 việc sau để tránh gửi nhầm một hộp còn tốt và để kỹ thuật viên tại xưởng có đủ thông tin:

1. Đo ắc quy và sạc. Điện áp nghỉ dưới khoảng 12,4 V hoặc tụt mạnh khi đề là lý do phải loại trừ trước. Nếu ắc quy yếu, sạc hoặc thay, xóa lỗi rồi chạy thử lại.
2. Đọc và chụp toàn bộ mã lỗi. Dùng máy chẩn đoán đọc hộp ABS lẫn các hộp khác, chụp màn hình đủ cả phần đuôi sub-code trước khi xóa. Mã lỗi “mất liên lạc” và mã lỗi “một bánh” dẫn tới hai hướng xử lý rất khác nhau.
3. Kiểm tra 4 cảm biến tốc độ bánh xe và dây. Xem dây có bị chà, giắc có nước, vòng răng có nứt; so sánh tốc độ 4 bánh trên dữ liệu trực tiếp (live data) nếu máy chẩn đoán hỗ trợ.
4. Kiểm tra cầu chì và giắc nguồn của hộp ABS. Cầu chì ABS đứt, hoặc giắc hộp lỏng, bị oxy hóa sau ngập nước, cho triệu chứng giống hộp chết.
5. Thử lại lỗi sau khi xóa. Xóa lỗi, tắt máy, mở khóa lại và chạy thử một đoạn. Lỗi quay lại ngay lúc mở khóa khác với lỗi chỉ quay lại khi chạy.
6. Chụp tem part number và ghi lại triệu chứng. Chụp rõ tem trên hộp, ghi đời xe, dung tích máy, triệu chứng và mã lỗi, gửi kèm hộp. Cách tháo, đóng gói hộp để gửi qua chành xe hoặc Grab đã có trong bài gửi hộp ECU sửa từ xa: tháo hộp, đóng gói và thông tin cần gửi, áp dụng tương tự cho hộp ABS.

Không tự tách khối thủy lực khỏi phần điện. Trên hộp ABS Ford nhỏ, phần điều khiển điện tử bắt liền với khối van và bơm. Việc tách sai cách làm hỏng chân van, lọt bẩn vào mạch dầu phanh và khiến hộp không còn sửa được. Nếu chưa có dụng cụ xả, nạp và thử kín hệ thống phanh, hãy để garage tháo cả cụm; xe ở TP.HCM có thể đưa thẳng tới garage bảo dưỡng và sửa chữa xe Ford tại TP.HCM của VES Workshop.

4. Phòng Hộp xử lý một hộp ABS Ford gửi về như thế nào

Dù là sửa hộp ABS Ford EcoSport, Fiesta hay Focus, mỗi hộp gửi về Phòng Hộp đều đi qua 6 bước giống nhau:

1. Nhận hộp và đối chiếu thông tin. Kiểm tra tình trạng bên ngoài, tem part number, thông tin xe và triệu chứng do chủ xe hoặc garage gửi kèm.

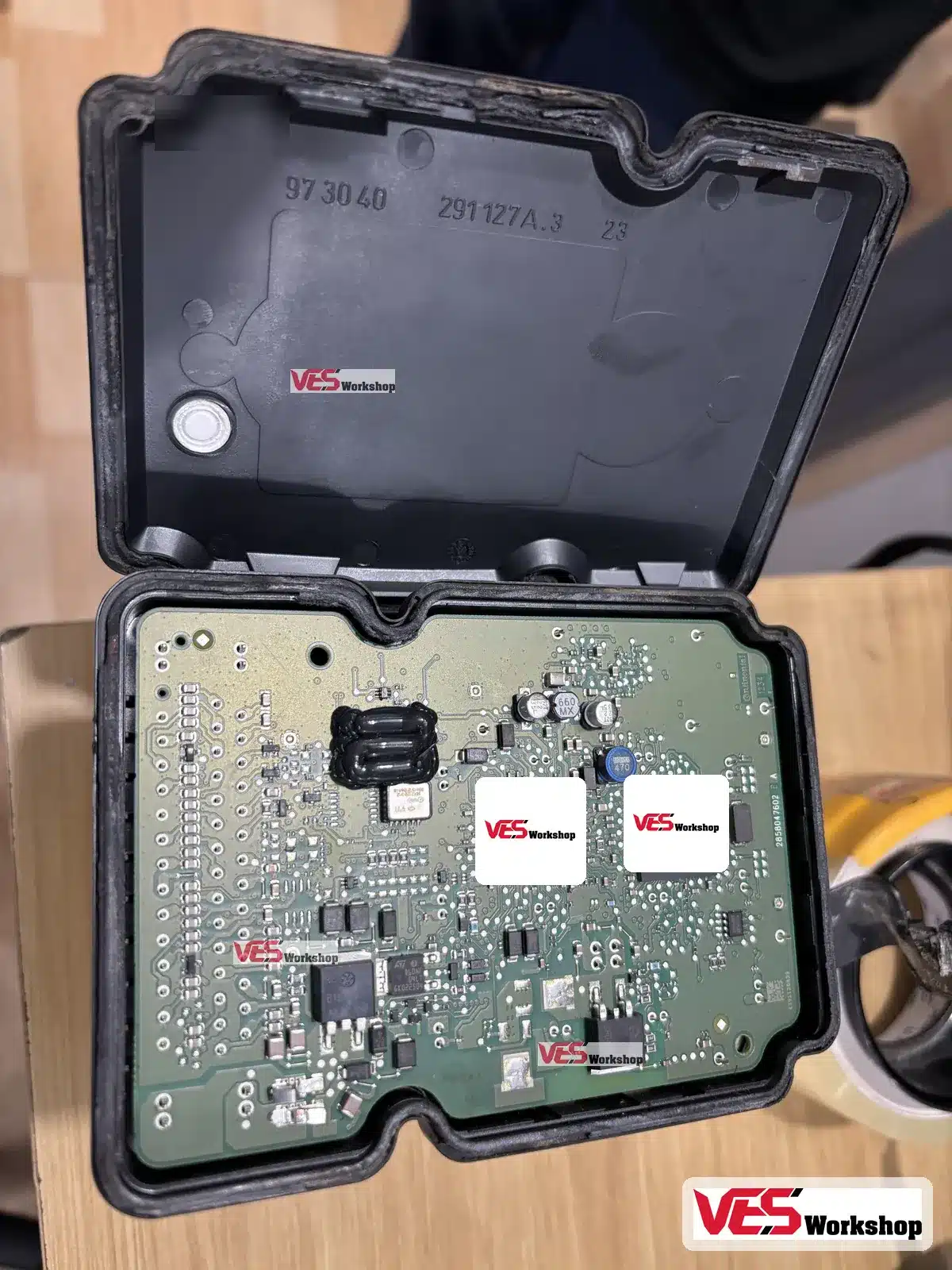

2. Đọc mã lỗi và test trên bàn test. Hộp được cấp nguồn và mô phỏng tín hiệu 4 bánh trên bàn test chuyên dụng để xem hộp có giao tiếp, bơm và van có đáp ứng, mã lỗi có tái hiện hay không.
3. Báo tình trạng. Kỹ thuật viên gọi hoặc nhắn Zalo cho người gửi: hộp hỏng ở nhóm nào, có sửa được hay không, hoặc hộp bình thường và cần quay lại kiểm tra trên xe.
4. Sửa hoặc đề xuất thay. Chỉ tiến hành khi người gửi đồng ý. Trường hợp hư hỏng nặng, xưởng nói rõ để chủ xe cân nhắc phương án thay hộp thay vì sửa.
5. Test lại sau sửa. Hộp chạy lại toàn bộ bài test trên bàn trước khi gửi trả.
6. Gửi trả. Hộp được bọc chống sốc, bịt kín các cổng dầu và gửi về đúng địa chỉ nhận qua chành xe hoặc đơn vị vận chuyển mà người gửi chọn.

Nếu xe bạn đang báo lỗi ABS mà chưa rõ hộp hay cảm biến, gọi hoặc nhắn Zalo 03.4224.8182 để kỹ thuật viên VES Workshop xem mã lỗi và hướng dẫn kiểm tra trước khi quyết định tháo hộp.

5. Sửa hộp ABS Ford EcoSport, Fiesta, Focus: sửa được hay phải thay?

Nhiều hộp ABS Ford nhỏ gửi về Phòng Hộp phục hồi được, nhưng không phải hộp nào cũng vậy. Kết quả sau khi test rơi vào 3 nhóm:

Kết quả test	Ý nghĩa	Hướng xử lý
Hộp hoạt động bình thường trên bàn test	Lỗi nằm ở cảm biến, dây giắc, nguồn điện hoặc hộp khác trên xe	Gửi trả, kèm gợi ý vị trí cần kiểm tra trên xe
Hộp lỗi phần điện, tái hiện được trên bàn test	Nhóm hay gặp nhất trên EcoSport, Fiesta, Focus	Sửa, test lại, gửi trả
Hộp hư hỏng nặng: cháy nổ linh kiện lan rộng, bo mạch ăn mòn do nước, hỏng phần thủy lực	Chi phí và rủi ro sửa cao hơn giá trị hộp	Báo rõ để chủ xe cân nhắc thay hộp; VES Workshop có thể hỗ trợ thay thế cụm bơm ABS Ford EcoSport khi xe đưa tới xưởng

Vì hộp ABS thuộc hệ thống phanh, xưởng ưu tiên nói thật tình trạng hơn là cố sửa một hộp đã hư quá nặng. Chủ xe và garage ở xa có thể gửi hộp về kiểm tra trước, nghe báo tình trạng rồi mới quyết định sửa, thay hay nhận lại hộp.

6. Câu hỏi thường gặp về lỗi ABS Ford

6.1. Lỗi ABS Ford có chạy xe được không?

Có thể chạy ở tốc độ thấp để đưa xe đến garage, vì phanh thường vẫn hoạt động khi hộp ABS lỗi. Tuy nhiên xe đã mất chống bó cứng và cân bằng điện tử, nên hãy giữ khoảng cách xa hơn, tránh phanh gấp, tránh đường trơn và đường đèo. Nếu đèn phanh đỏ sáng cùng đèn ABS hoặc bàn đạp phanh thấp bất thường, dừng xe và gọi cứu hộ.

6.2. Đèn ABS Ford Fiesta sáng rồi tự tắt có cần sửa không?

Có. Đèn sáng rồi tắt là dạng lỗi chập chờn, thường do giắc cảm biến tiếp xúc kém, ắc quy yếu hoặc lỗi hộp theo nhiệt độ. Lỗi chập chờn sẽ lặp lại và thường xuất hiện đúng lúc cần ABS nhất. Hãy đọc mã lỗi lưu trong hộp trước khi mã bị xóa mất.

6.3. Mã lỗi U0121 trên xe Ford nghĩa là gì?

U0121 là mã OBD-II chuẩn có nghĩa “mất liên lạc với bộ điều khiển ABS” (theo RepairPal). Các hộp khác trên xe không nhận được tín hiệu từ hộp ABS trên mạng CAN. Nguyên nhân có thể là hộp ABS hỏng, mất nguồn hoặc mất mát hộp, cầu chì đứt, hoặc đứt dây CAN. Mã này cần đo kiểm nguồn và dây trước khi kết luận hộp hỏng.

6.4. Lỗi U3000 ABS Ford EcoSport có tự hết không?

Thường là không. U3000 là mã hộp ABS tự ghi khi phát hiện lỗi bên trong; xóa lỗi có thể làm đèn tắt tạm, nhưng nếu nguyên nhân còn thì mã quay lại sau khi mở khóa hoặc chạy một đoạn. Trước khi kết luận hộp hỏng, hãy loại trừ ắc quy yếu, mass kém, cầu chì và giắc hộp. Nếu điện áp đã ổn mà mã vẫn lặp lại, khả năng lỗi nằm trong hộp cao hơn và nên gửi hộp về test trên bàn; sửa được hay phải thay chỉ biết sau khi test.

6.5. Garage ở tỉnh có gửi hộp ABS về VES Workshop được không?

Được. Phần lớn yêu cầu sửa hộp ABS Ford EcoSport, Fiesta, Focus tại Phòng Hộp là do garage ở các tỉnh gửi về qua chành xe hoặc đơn vị vận chuyển. Garage tháo cả cụm hộp, bịt kín cổng dầu, bọc chống sốc, gửi kèm thông tin xe và mã lỗi. Xưởng test xong sẽ báo tình trạng qua điện thoại hoặc Zalo rồi mới làm, và gửi trả theo địa chỉ garage chọn.

6.6. Hộp ABS Ford Focus có lắp sang EcoSport hay Fiesta được không?

Không nên. Dù hình dạng tương tự, hộp của từng dòng xe và từng giai đoạn có phần mềm, cấu hình và số phụ tùng khác nhau (BV61 cho Focus Mk3, CN15 cho EcoSport, AV59 và CV21 cho Fiesta). Lắp sai mã có thể khiến hộp không giao tiếp, báo lỗi cấu hình hoặc hoạt động sai. Khi cần thay hộp, hãy dùng đúng part number hoặc hộp được cấu hình lại đúng xe.

Bài viết do Kỹ thuật VES Workshop thực hiện.
